Во всех регистраторах указано количество каналов подключения видеокамер и очень часто при проектировании неопытные инженеры используют только его. И как результат либо не могут использовать полные возможности камеры видеонаблюдения, либо вообще система оказывается неработоспособной.
Глобальная ошибка при формировании системы видеонаблюдения — это не учитывать пропускную способность видеорегистратора.
Это как в задачке про трубы: если труба переливает в час 150л, она никак не сможет перелить 200л.
И если в описании 8-канального видеорегистратора написано, что он поддерживает камеры с разрешением до 8Мп – это вовсе не означает, что к нему можно подключить 8 камер с разрешением 8Мп. У каждой камеры есть такой переменный параметр как битрейт – который обозначает объем информации, транслируемый за секунду. И пропускная способность видеорегистратора – это, сумма битрейтов всех камер, которые можно подключить к устройству.
Глобальная ошибка при формировании системы видеонаблюдения — это не учитывать пропускную способность видеорегистратора.
Это как в задачке про трубы: если труба переливает в час 150л, она никак не сможет перелить 200л.
И если в описании 8-канального видеорегистратора написано, что он поддерживает камеры с разрешением до 8Мп – это вовсе не означает, что к нему можно подключить 8 камер с разрешением 8Мп. У каждой камеры есть такой переменный параметр как битрейт – который обозначает объем информации, транслируемый за секунду. И пропускная способность видеорегистратора – это, сумма битрейтов всех камер, которые можно подключить к устройству.
На этот параметр видеокамеры влияют несколько факторов:
- Разрешение видеокамеры – с увеличением разрешения увеличивается и битрейт.
- Частота кадров – чем больше кадров, тем больше битрейт.
- Кодек сжатия, поддерживаемый камерой – самым современным является кодек H265+S на основе стандарта H265. Он позволяет снизить объем информации приблизительно на 70% от начального объема информации.
- Интенсивность движения в кадре – чем больше движения, тем больший объем информации будет передаваться.
Таким образом битрейт камеры возможно снизить за счет уменьшения количества кадров в секунду и использования более современных кодеков.
К примеру, у клиента планируется установить камеру с разрешением 4Мп, поддерживающую кодеки H264, H264+, H265, H265+. Разница при использовании кодеков H264 и H265+ при 30 кадрах в секунду со средним уровнем движения в кадре составит около 6000 бит/с (8192бит/с для H264, и 2048 бит/с H265+).

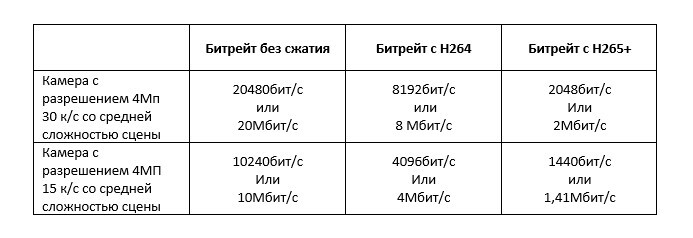

А если не требуется высокоскоростная запись и достаточно будет 15 кадров в секунду – это уменьшит битрейт при использовании кодека H264 вдвое, а с кодеком H265+ еще приблизительно на 30%. Для наглядности ниже приведена таблица со скомпонованными данными.
К примеру, у клиента планируется установить камеру с разрешением 4Мп, поддерживающую кодеки H264, H264+, H265, H265+. Разница при использовании кодеков H264 и H265+ при 30 кадрах в секунду со средним уровнем движения в кадре составит около 6000 бит/с (8192бит/с для H264, и 2048 бит/с H265+).
А если не требуется высокоскоростная запись и достаточно будет 15 кадров в секунду – это уменьшит битрейт при использовании кодека H264 вдвое, а с кодеком H265+ еще приблизительно на 30%. Для наглядности ниже приведена таблица со скомпонованными данными.
Также при подключении камер видеонаблюдения к регистратору нужно учитывать оба ли устройства поддерживают необходимый кодек.
Таким образом, к 4-канальному видеорегистратору, поддерживающему запись с камер с разрешением 4Мп и пропускной способностью 48Мбит/с можно без проблем подключить 4 камеры видеонаблюдения с кодеком H264 при 30к/с. А вот камеры с разрешением 8Мп, таким же кодеком и 30к/с уже не получится.
Исходя из данных о битрейте довольно несложно рассчитать и объем необходимого жесткого диска.
При непрерывной записи в течение 10ч 4Мп камерой со средней активностью в кадре 24к/с при использовании кодека H265+ за один день используется около 11Гб памяти.
На месяц при таком режиме записи потребуется 30*11Гб=330Гб и так далее.
Таким образом, к 4-канальному видеорегистратору, поддерживающему запись с камер с разрешением 4Мп и пропускной способностью 48Мбит/с можно без проблем подключить 4 камеры видеонаблюдения с кодеком H264 при 30к/с. А вот камеры с разрешением 8Мп, таким же кодеком и 30к/с уже не получится.
Исходя из данных о битрейте довольно несложно рассчитать и объем необходимого жесткого диска.
При непрерывной записи в течение 10ч 4Мп камерой со средней активностью в кадре 24к/с при использовании кодека H265+ за один день используется около 11Гб памяти.
На месяц при таком режиме записи потребуется 30*11Гб=330Гб и так далее.
