Использование оборудования с поддержкой PoE здорово облегчает работу монтажников слаботочки. Обеспечение питания и сетевого соединения через один провод уменьшает количество используемых кабелей, и соответственно расхода времени и усилий и материалов. Но есть нюансы, на которые следует обращать внимание при проектировании систем видеонаблюдения, в которых предполагается питание по PoE.
Стандарты
Сегодня существует 4 класса PoE:
Сегодня существует 4 класса PoE:
- 802.3af (802.3at Type 1), PoE – максимально 15,4 Вт на порт;
- 802.3at Type 2, PoE+ - максимально 30 Вт на порт;
- 802.3bt Type 3, 4PPoE или PoE++ - максимально 60 Вт на порт;
- 802.3bt Type 4, 4PPoE или PoE++ - максимально 90 Вт на порт.
Но при этом внутри классов PoE существуют классы потребления.
К примеру, в стандарте 802.3af имеется 4 класса потребления:
0 – мощность устройства от 0,44 до 12,95 Вт, мощность на порту 15,4 Вт;
1 – мощность устройства от 0,44 до 3,84, мощность на порту 4 Вт;
2 - мощность устройства от 3,84 до 6,49 Вт, мощность на порту 7 Вт;
3 - мощность устройства от 6,49 до 12,95 Вт, мощность на порту 15,4 Вт.
Здесь можно заметить, что диапазон 0 и 2 классов потребления пересекаются, что и приводит зачастую к неожиданностям.
К примеру, в стандарте 802.3af имеется 4 класса потребления:
0 – мощность устройства от 0,44 до 12,95 Вт, мощность на порту 15,4 Вт;
1 – мощность устройства от 0,44 до 3,84, мощность на порту 4 Вт;
2 - мощность устройства от 3,84 до 6,49 Вт, мощность на порту 7 Вт;
3 - мощность устройства от 6,49 до 12,95 Вт, мощность на порту 15,4 Вт.
Здесь можно заметить, что диапазон 0 и 2 классов потребления пересекаются, что и приводит зачастую к неожиданностям.

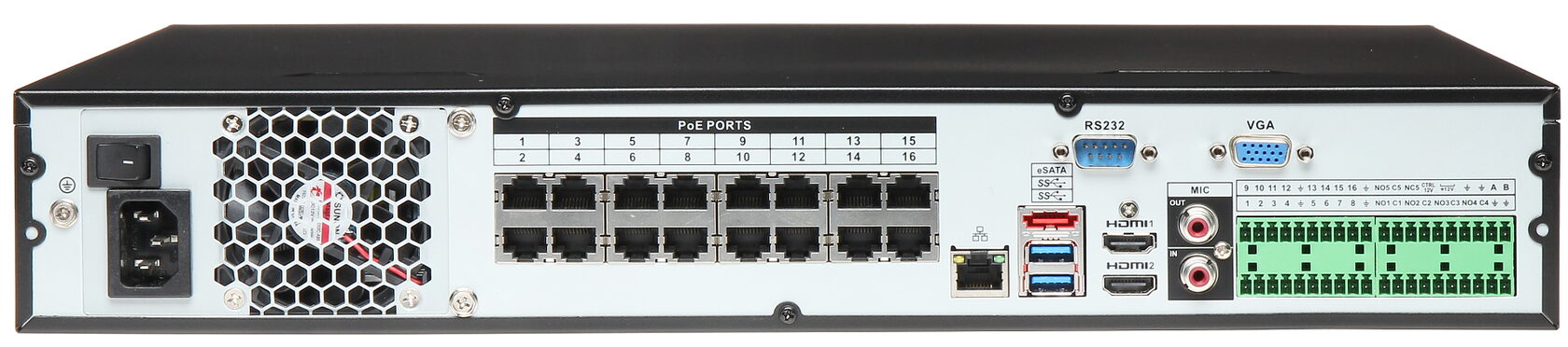

Большинство камер использует именно диапазонIEEE802.3af и требуется для их питания именно от 4 до 6Вт. Но производители камер часто не указывают к какому классу потребления относится камера. К примеру, в видеорегистраторе имеется бюджет в 45Вт и 4 порта подключения, а необходимо подключить 1 камеру, требующую 24Вт, и 4 камеры по 5Вт. И вроде бы все сходится 24Вт+ 4х5Вт=44Вт < 45Вт, НО … не работает. А все дело в том, что камеры по 5Вт относятся к классу потребления 0 и резервируют сразу 15,4Вт в порту, но даже если бы они относились ко 2 классу потребления, то все равно обеспечиваемого бюджета бы не хватило, поскольку 4 камеры зарезервировали бы 4х7Вт= 28Вт.
Все те же рассуждения можно отнести и PoE коммутаторам. Поэтому, при выборе оборудования для систем видеонаблюдения с питанием по PoE стоит сделать довольно внушительный запас мощности питающих устройств.
Суммарная мощность подключенных устройств не должна приближаться к максимальному бюджету мощности коммутатора или превышать его.
Суммарная мощность подключенных устройств не должна приближаться к максимальному бюджету мощности коммутатора или превышать его.

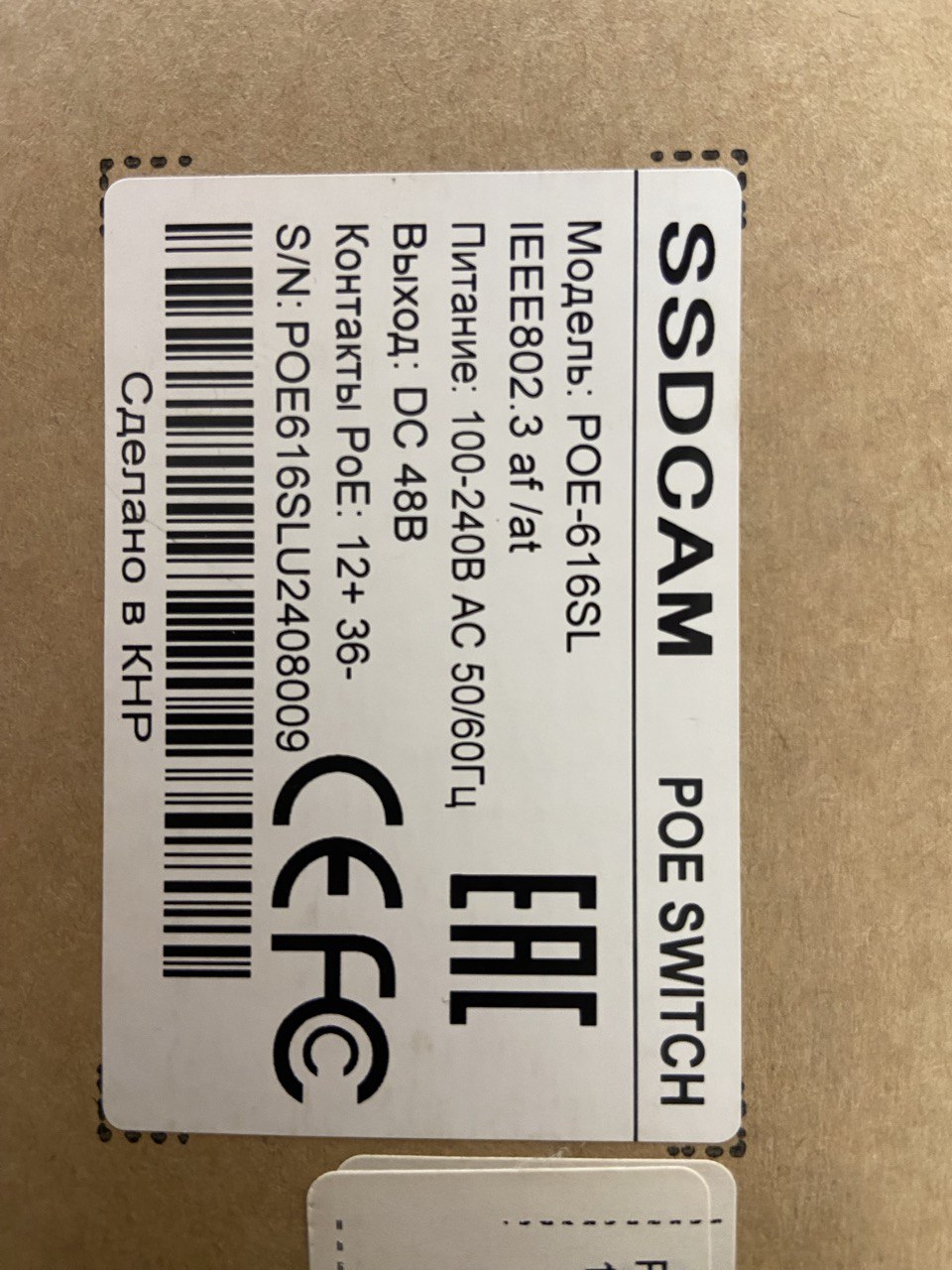

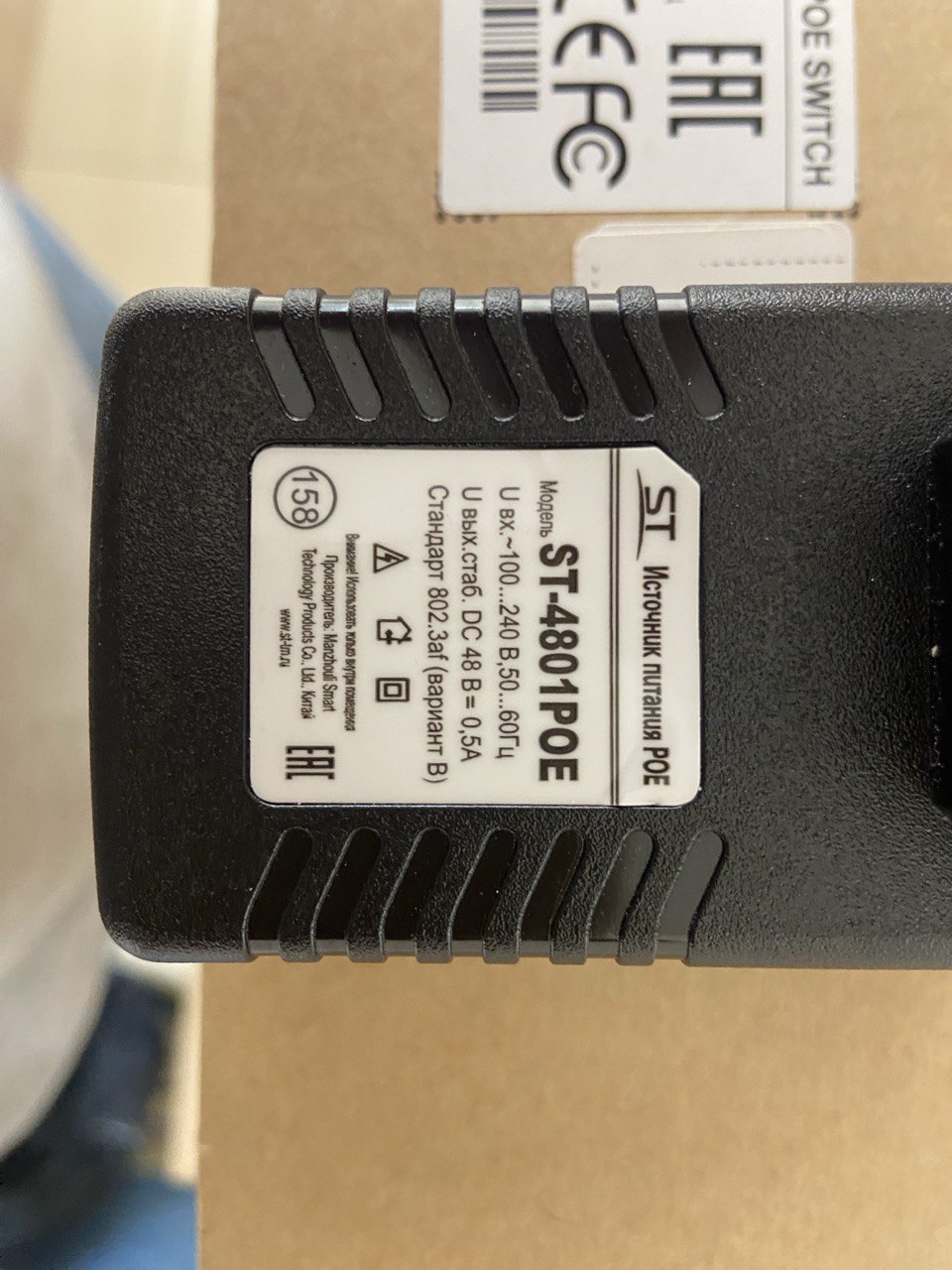

Узнать к какому типу PoE относится ваше устройство и какое требует питание возможно по маркировке на упаковке или самой аппаратуре, а также в техническом паспорте устройства.
